SKF MonoFlex Vorschmierverteiler 321

Einleitungsverteiler Serie 321

Serie 321 - einstellig, zur direkten Montage an der Schmierstelle

Schmierstoffe:
Öle, Viskositäten 20 - 1000 mm²/s
Fließfette, NLGI-Kl. 000 / 00
Dosierungen: 0,01 - 0,60 cm³
Betriebsdruck: mind. 12 bar, max. 45 bar
Entlastungsdruck: max. 3 bar
Betriebstemperatur: 0 bis +80°C

Serie 321 - Bauform G
		• Schmierstoff: Öl • Anschluss: Ø 4mm	• Schmierstoff: Öl/Fließfett • NLGI-Kl. 000, 00 • Anschluss: Ø 6mm
0,01 cm³
	M8x1	321-401G1	321-601G1
	M10x1	321-401G2	321-601G2
	R1/8	321-401G3	321-601G3
0,03 cm³	M8x1	321-403G1	321-603G1
	M10x1	321-403G2	321-606G2
	R1/8	321-403G3	321-606G3
0,06 cm³	M8x1	321-406G1	321-606G2
	M10x1	321-406G2	321-606G2
	R1/8	321-406G3	321-606G3
0,10 cm³	M8x1	321-410G1	321-610G1
	M10x1	321-410G2	321-610G2
	R1/8	321-410G3	321-610G3

Serie 321 - Bauform T
		• Schmierstoff: Öl • Anschluss: Ø 4mm	• Schmierstoff: Öl/Fließfett • NLGI-Kl. 000, 00 • Anschluss: Ø 6mm
0,01 cm³
	M8x1	---	---
	M10x1	321-401T2	321-601T2
	R1/8	---	321-601T3
0,03 cm³	M8x1	321-403T1	321-603T1
	M10x1	321-403T2	321-606T2
	R1/8	321-403T3	321-606T3
0,06 cm³	M8x1	321-406T1	---
	M10x1	321-406T2	321-606T2
	R1/8	321-406T3	321-606T3
0,10 cm³	M8x1	321-410T1	321-610T1
	M10x1	321-410T2	321-610T2
	R1/8	321-410T3	321-610T3

Serie 321 - Bauform W
		• Schmierstoff: Öl • Anschluss: Ø 4mm	• Schmierstoff: Öl/Fließfett • NLGI-Kl. 000, 00 • Anschluss: Ø 6mm
0,01 cm³
	M8x1	---	---
	M10x1	321-401W2	321-601W2
	R1/8	---	321-601W3
0,03 cm³	M8x1	321-403W1	321-603W1
	M10x1	321-403W2	321-606W2
	R1/8	321-403W3	321-606W3
0,06 cm³	M8x1	321-406W1	---
	M10x1	321-406W2	321-606W2
	R1/8	321-406W3	321-606W3
0,10 cm³	M8x1	321-410W1	321-610W1
	M10x1	321-410W2	321-610W2
	R1/8	321-410W3	321-610W3

Maßblatt 321, Bauformen G, T und W

Maßzeichnung Einleitungsverteiler 321G, 321T und 321W

Serie 321 - Bauform G4 / Modul
	• Bauform: G4 • Schmierstoff: Öl/Fließfett • NLGI-Kl.000, 00 • Eingang: M8x1 • Ausgang: M14x1,5	• Bauform: Modul • Schmierstoff: Öl/Fließfett • NLGI-Kl. 000, 00 • Eingang: Ø 7mm • Ausgang: Ø 7mm
0,01 cm³	---	321-101
0,03 cm³	321-403G4	321-103
0,06 cm³	321-406G4	321-106
0,10 cm³	321-410G4	---

Serie 321 - Bauform G7 klein / G7 groß
	• Bauform: G7 klein • Schmierstoff: Öl/Fließfett • NLGI-Kl.000, 00 • Elastomere: NBR • Eingang: M3, 5mm tief • Ausgang: M2,5, 2mm tief • L = 30mm	• Bauform: G7 groß • Schmierstoff: Öl/Fließfett • NLGI-Kl. 000, 00 • Elastomere: NBR • Eingang: M3, 3mm tief • Ausgang: M2,5, 2mm tief • L = 50mm
0,01 cm³	321-401G7	---
0,03 cm³	321-403G7	---
0,06 cm³	321-406G7	---
0,10 cm³	321-410G7	321-610G7
0,16 cm³	---	321-616G7
0,20 cm³	---	321-620G7
0,30 cm³	---	321-630G7

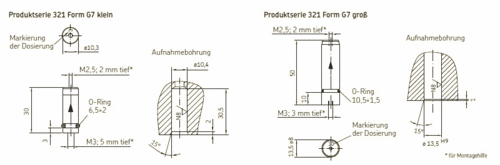

Maßblatt Serie 321G7

Maßzeichnung Vorschmierverteiler 321G7
