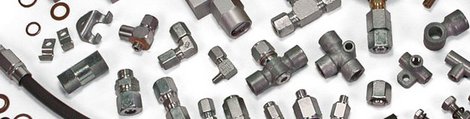

SKF Armaturen und Zubehör für Zentralschmieranlagen
Schneidringverschraubungen
Die nach DIN EN ISO 8434 / DIN 2353 genormten Schneidringverschraubungen dienen zur flüssigkeitsdichten Verbindung von Poly- oder Metallrohren innerhalb einer Zentralschmieranlage und bestehen aus Überwurfmutter mit metrischem Gewinde, Schneidring mit 24°-Dichtkegel und einem Gehäuse mit wählbarem Einschraubgewinde.
Weitere gängige Bezeichnungen für Schneidringverschraubungen sind lötlose Rohrverschraubung und Ermeto-Verschraubung, wobei letztere auf das in den 1930er Jahren entwickelnde Unternehmen Ermeto zurückzuführen ist.
Schneidringverschraubungen sind in drei Baureihen, für verschiedene Druck- bereiche, lieferbar:
LL (sehr leicht)
- Nenn- / Betriebsdrücke: max. 100 bar
- LeitungsØ außen: 4 - 8mm
L (leicht)
- Nenn- / Betriebsdrücke: max. 250 bar (LeitungsØ außen: 6 - 15mm)
- Nenn- / Betriebsdrücke: max. 160 bar (LeitungsØ außen: 18 - 22mm)
- Nenn- / Betriebsdrücke: max. 100 bar (LeitungsØ außen: 28 - 42mm)
S (schwer)
- Nenn- / Betriebsdrücke: max. 630 bar (LeitungsØ außen: 6 - 14mm)
- Nenn- / Betriebsdrücke: max. 400 bar (LeitungsØ außen: 16 - 25mm)
- Nenn- / Betriebsdrücke: max. 250 bar (LeitungsØ außen: 30 - 38mm)
Montage von Schneidringverschraubungen:
Das Zusammendrücken, und damit verbundene Einschneiden des Schneidrings in die Rohrwand, wird durch Anziehen der innen konisch zulaufenden Überwurfmutter erreicht und erwirkt einen dichten Formschluss der Verbindung.
Eine zusätzlich zu verwendende Komponente bei Polyleitungen mit einer Wandstärke von < 1,5mm ist die Einsteckhülse, diese verhindert ein Zusammendrücken des Polyrohrs innerhalb der Schneidringverschraubung.
Der Berstdruck von Verschraubungen in der Schmiertechnik liegt in etwa dreimal höher als der Betriebs- bzw. Nenndruck. Schneidringverschraubungen der LL-Reihe brechen demnach erst ab einem Druck von >300 bar.
Ausführungen:
In industriellen Bereichen, wie der Metallindustrie (z.B. Maschinenbau), der chemischen Industrie (z.B. kunststoffverarbeitende Betriebe), sowie Recycling- / Abfallindustrie, wird für gewöhnlich zu Verschraubungen aus Stahl mit verzinkter Oberfläche, Zink Druckguss, Aluminium oder Messing gegriffen, während in der Konsumgüterindustrie, zu der sämtliche lebensmittelverarbeitenden Bereiche zählen, oftmals Verschraubungen und Komponenten aus Edelstahlen eingesetzt werden.
