Grundlagen Öl-Umlaufsysteme

Umlaufschmierung mit Öl

Der Hintergrund von Umlaufschmierungen ist die Rückführung und Wiederverwendung des eingesetzten Schmierstoffes. Über eine Rücklaufleitung gelangt der überschüssige Schmierstoff zurück in den Schmierstoffbehälter um nochmals verwendet zu werden.
Die Anlagenart kommt überall dort zum Einsatz, wo nicht nur Verschleißminderung, sondern eine Abführung der an der Schmierstelle entstehenden Wärme gewährleistet werden muss.
Das rückgeführte Öl wird vor Wiederverwendung durch Filter gereinigt, bei Bedarf auch gekühlt, entwässert und entgast.

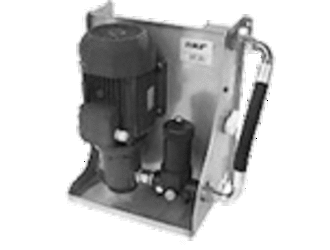

Komponenten für Öl-Umlaufschmierungen

Da die benötigten Fördermengen bei Öl-Umlaufanlagen deutlich über denen von Verbrauchsschmierungen liegen, kommen hier Zentralschmierpumpen unterschiedlichster Bauformen mit Förderleistungen von bis zu 1000 Litern in der Minute zum Einsatz.

Um die Funktion dieser Zentralschmiertechnik zu gewährleisten sind eine Reihe von Ventilen, wie z.B. Rückschlag-, Druckbegrenzungs- und Wegeventile, von Nöten. Diese Ventile sind separat innerhalb der Schmierleitung oder auf direkt auf dem Schmierstoffbehälter zu montieren.

Da sich die Größe des Ölbehälters bei Umlaufschmierungen an der Ölumwalzanzahl orientiert und eine Pauschalisierung oft schwierig ist, kann die Füllgröße mit einer einfachen Formel ermittelt werden:

VB =

60 x Q

Z

VB = nutzbares Behältervolumen / Füllmenge (L)
Q = Förderleistung Pumpe (L/min)
Z = Umwälzanzahl (h-1)

Die Umwälzung des Öls sollte nicht öfter als 8 bis 12 mal pro Stunde erfolgen.

Es ist außerdem zu beachten, dass das nutzbare Behältervolumen nicht immer dem angegebenen Volumen des Schmierstoffbehälters entspricht, hierbei sind mögliche Einbauten wir Füllstandsschalter zu berücksichtigen.
Weiterer wichtiger Faktor ist die Berücksichtigung der Ölmenge die sich im Rohrleitungssystem befindet.

Vorteile von Öl-Umlaufsystemen:

  • Lagerschmierung und -kühlung läuft gleichzeitig
  • Luftblasen-Abscheidung durch patentiertes System verlängert Standzeiten des Öls
  • exakte Durchflussmessung
  • Kosteneinsparung beim Lagern, Auffüllen und Wechseln des Öls durch Wiederverwendung

Anwendungsgebiete:

  • Anwendungen mit hohen Drehzahlen
  • bei Temperaturen über 80°C inner- oder außerhalb der Lager
  • Konvertergetriebe und Getriebe in Walzgerüstanlagen
  • Ritzel
  • Stützwalzengleitlager
