Manuelle Einleitungsschmierungen

Öl- und Fließfettpumpen POE & PFE

Kolbenpumpen der Baureihe POE und PFE werden in kleinen MonoFlex-Einleitungsanlagen verbaut, da sie ein begrenztes Fördervolumen haben. Dennoch können sie in Kombination mit Kolbenverteilern der Serien 340, 350 und 390 verwendet werden. Um die Funktion der Kolbenverteiler gewährleisten zu können, besitzen die Hand-Kolbenpumpen standardmäßig ein Entlastungsventil.

Bei der Auslegung ist zu beachten, dass die Fördermenge der Handpumpe mindestens das 1,5-fache des Anschlusswertes beträgt. Der Anschlusswert setzt sich aus der Summe aller Verteilerdosierungen, + 25% diesen Wertes als Sicherheitszuschlag, + 1cm³/m Hauptleitung (Atmungsverlust) und dem Kompressibilitätsverlust von Fließfetten zusammen.

Angaben zum  Kompressibilitätsverlust finden sich in der folgenden Aufstellung wieder:

Technische Daten

  • Schmierstoffe:
    mineralische und synthetische Öle, Viskosität: 20 bis 1500 mm²/s
    Fließfette, NLGI-Klasse: 000, 00
  • Kunststoffbehälter: 0,5, 1,0 oder 1,7 Liter
  • Füllstandsüberwachnung: optional
  • Betriebsdruck: 30 bar
  • Fördermenge: 15 cm³/Hub
  • Temperaturbereich: 0 bis +60°C
  • Auslass: G 1/4", links oder rechts

Zulässige Schmierleitungslänge:

Verteilerserie

Untere Temperaturgrenze

Max.Länge bei Leitungsabmessung:

6x0,7mm

8x0,7mm

10x0,7mm

340

10°C

6 m

9 m

13 m

350

6 m

9 m

13 m

390

2 m

17 m

22 m

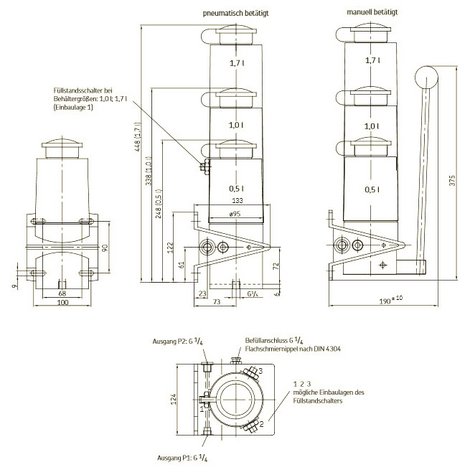

Maßblatt POE / PFE
