SKF MonoFlex-Vorschmierverteiler 34x

Serie 34x

  • Schmierstoffe:
    Öle, Viskosität 20 - 2000 mm²/s
    Fließfette, NLGI-Kl. 000 / 00
  • Dosierungen Öl: 0,01 - 0,16 cm³
  • Dosierungen Fließfett: 0,03 - 0,10 cm³
  • Betriebstemperatur: 0 - 80°C
  • Anzugsmomente Montage: CU-Ring: 6 Nm
  • Schmierstellenanschluss:
    Ø 2,5 mm = lötlose Rohrverschraubung (00)
    Ø 4mm = lötlose Rohrverschraubung (00) oder Steckanschluss (VS)
  • Drücke:
    Öl, 00, 0,01-0,02 cm³: Betriebsdruck: 12 - 45 bar; Entlastungsdruck: max. 3 bar
    Öl, VS, 0,01-0,02 cm³: Betriebsdruck: 12 - 80 bar; Entlastungsdruck: max. 3 bar
    Öl, 00, 0,03-0,16 cm³: Betriebsdruck: 6 - 45 bar; Entlastungsdruck: ≤1 bar
    Öl, VS, 0,03-0,16 cm³: Betriebsdruck: 6 - 80 bar; Entlastungsdruck: ≤1 bar
    Fließfett, 00, 0,03 - 0,10 cm³: Betriebsdruck: 12 - 45 bar; Entlastungsdruck: max. 3 bar
    Fließfett, VS, 0,03 - 0,10 cm³: Betriebsdruck: 12 - 80 bar; Entlastungsdruck: max. 3 bar
 Serie 341 - einstellig
Schmierstoff: Öl
  • für Ø 4mm
• Körper: Stahl
• Kopf: Messing
• Elastomere: NBR 		 • für Ø 4mm
• Körper: Stahl
• Kopf: Messing
• Elastomere: FPM		 • für Ø 4mm
• Körper: V2A 1.4305
• Kopf: V2A 1.4305
• Elastomere: FPM
0,01 cm³  341-400-10000-00   341-800-10000-00 341-600-10000-00
341-4VS-10000-00 341-8VS-10000-00 ---
0,02 cm³  341-400-60000-00 341-800-60000-00  ---
--- --- ---
0,03 cm³  341-400-20000-00   341-800-20000-00 341-600-20000-00
341-4VS-20000-00 341-8VS-20000-00 ---
0,06 cm³  341-400-30000-00  341-800-30000-00 341-600-30000-00
341-4VS-30000-00 341-8VS-30000-00 ---
0,10 cm³  341-400-40000-00   341-800-40000-00 341-600-40000-00
341-4VS-40000-00 341-8VS-40000-00 ---
0,16 cm³  341-400-50000-00  341-800-50000-00 341-600-50000-00
 341-4VS-50000-00   341-8VS-50000-00 ---



Serie 341 - einstellig
   Schmierstoff: Fließfett Schmierstoff: Öl
  • für Ø 4mm
• Körper: Stahl
• Kopf: Messing
• Elastomere: NBR 		 • für Ø 4mm
• Körper: Stahl
• Kopf: Messing
• Elastomere: FPM		 • für Ø 2,5mm
• Körper: Stahl
• Kopf: Messing
• Elastomere: NBR
0,01 cm³ --- --- 341-200-10000-0
--- --- ---
0,03 cm³ 341-500-20000-00   341-900-20000-00 341-200-20000-00
341-5VS-20000-00 341-9VS-20000-00 ---
0,06 cm³  341-500-30000-00  341-900-30000-00 341-200-30000-00
341-5VS-30000-00 341-9VS-30000-00 ---
0,10 cm³  341-500-40000-00   341-900-40000-00 341-200-40000-00
341-5VS-40000-00 341-9VS-40000-00 ---
0,16 cm³ --- --- 341-200-50000-00
--- --- ---

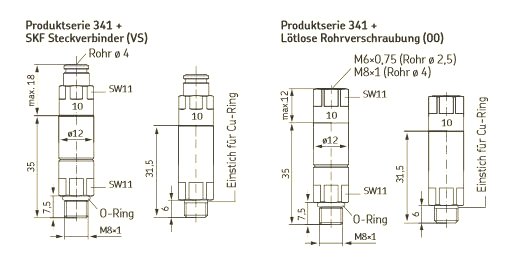

Maßblatt 341



Serie 34x - Dosierstellen: 2, 3 und 5
  Schmierstoff: Öl
• Körper: Zink Druckguss
• Kopf: Messing
• Elastomere: NBR
   Schmierstoff: Fließfett
• Körper: Zink Druckguss
• Kopf: Messing
• Elastomere: NBR

2-stellig

342-200-11000-00
(alt: 342-211-000)

• für Ø 2,5mm
• Dosierung: 0,01 cm³

342-400-11000-00
(alt: 342-211-000)

342-4VS-11000-00
(alt: 342-211-000-VS)
• für Ø 4mm
• Dosierung: 0,01 cm³

 ---
3-stellig

343-200-11100-00
(alt: 343-211-100)

• für Ø 2,5mm
• Dosierung: 0,01 cm³

 343-400-11100-00
(alt: 343-211-100)

 343-4VS-11100-00
(alt: 343-211-100-VS)
• für Ø 4mm
• Dosierung: 0,01 cm³

  ---
5-stellig

345-200-11111-00
(alt: 345-211-111)

• für Ø 2,5mm
• Dosierung: 0,01 cm³

345-400-11111-00
(alt: 345-211-111)

345-4VS-11111-00
(alt: 345-211-111-VS)
• für Ø 4mm
• Dosierung: 0,01 cm³

  ----
 2-stellig

---

342-400-66000-00
(alt: 342-466-000)
• für Ø 4mm
• Dosierung: 0,02 cm³

 ---
3-stellig

---

 343-400-66600-00
(alt: 343-466-600)
• für Ø 4mm
• Dosierung: 0,02 cm³ 		 ---
5-stellig --- 345-400-66666-00
(alt: 345-466-666)
• für Ø 4mm
• Dosierung: 0,02 cm³  		  ---
2-stellig 342-200-22000-00
(alt: 342-222-000)
• für Ø 2,5mm
• Dosierung: 0,03 cm³

342-400-22000-00
(alt: 342-422-000)

342-4VS-22000-00
(alt: 342-422-000-VS)
• für Ø 4mm
• Dosierung: 0,03 cm³

342-500-22000-00
(alt: 342-422-000)

342-5VS-22000-00
(alt: 342-522-000-VS)
• für Ø 4mm
• Dosierung: 0,03 cm³
3-stellig  343-200-22200-00
(alt: 343-222-200)
• für Ø 2,5mm
• Dosierung: 0,03 cm³

343-400-22200-00
(alt: 343-422-200)

343-4VS-22200-00
(alt: 343-422-200-VS)
• für Ø 4mm
• Dosierung: 0,03 cm³

343-500-22200-00
(alt: 343-422-200)

343-5VS-22200-00
(alt: 343-522-200-VS)
• für Ø 4mm
• Dosierung: 0,03 cm³
5-stellig   345-200-22222-00
(alt: 345-222-000)
• für Ø 2,5mm
• Dosierung: 0,03 cm³

345-400-22222-00
(alt: 345-422-222)

345-4VS-22222-00
(alt: 345-422-222-VS)
• für Ø 4mm
• Dosierung: 0,03 cm³

342-500-22222-00
(alt: 345-422-222)

345-5VS-22222-00
(alt: 345-522-222-VS)
• für Ø 4mm
• Dosierung: 0,03 cm³
 2-stellig 342-200-33000-00
(alt: 342-233-000)
• für Ø 2,5mm
• Dosierung: 0,06 cm³

342-400-33000-00
(alt: 342-433-000)

342-4VS-33000-00
(alt: 342-433-000-VS)
• für Ø 4mm
• Dosierung: 0,06 cm³

342-500-33000-00
(alt: 342-533-000)

342-5VS-33000-00
(alt: 342-533-000-VS)
• für Ø 4mm
• Dosierung: 0,06 cm³
3-stellig  343-200-33300-00
(alt: 343-233-300)
• für Ø 2,5mm
• Dosierung: 0,06 cm³

343-400-33300-00
(alt: 343-433-300)

343-4VS-33300-00
(alt: 343-433-300-VS)
• für Ø 4mm
• Dosierung: 0,06 cm³

343-500-33300-00
(alt: 343-533-300)

343-5VS-33300-00
(alt: 343-533-300-VS)
• für Ø 4mm
• Dosierung: 0,06 cm³
5-stellig  345-200-33333-00
(alt: 345-233-33333)
• für Ø 2,5mm
• Dosierung: 0,06 cm³

345-400-33333-00
(alt: 345-433-333)

345-4VS-33333-00
(alt: 345-433-333-VS)
• für Ø 4mm
• Dosierung: 0,06 cm³

345-500-33333-00
(alt: 345-533-333)

345-5VS-33333-00
(alt: 345-533-333-VS)
• für Ø 4mm
• Dosierung: 0,06 cm³
 2-stellig 342-200-44000-00
(alt: 342-244-000)
• für Ø 2,5mm
• Dosierung: 0,10 cm³

342-400-44000-00
(alt: 342-444-000)

342-4VS-44000-00
(alt: 342-444-000-VS)
• für Ø 4mm
• Dosierung: 0,10 cm³

342-500-44000-00
(alt: 342-544-000)

342-5VS-44000-00
(alt: 342-544-000-VS)
• für Ø 4mm
• Dosierung: 0,10 cm³
3-stellig  342-200-44400-00
(alt: 342-244-400)
• für Ø 2,5mm
• Dosierung: 0,10 cm

343-400-44400-00
(alt: 343-444-400)

343-4VS-44400-00
(alt: 343-444-400-VS)
• für Ø 4mm
• Dosierung: 0,10 cm³

343-500-44400-00
(alt: 343-544-400)

343-5VS-44400-00
(alt: 343-544-400-VS)
• für Ø 4mm
• Dosierung: 0,10 cm³
5-stellig  342-200-44444-00
(alt: 342-244-444)
• für Ø 2,5mm
• Dosierung: 0,10 cm

345-400-44444-00
(alt: 345-444-444)

345-4VS-44444-00
(alt: 345-444-444-VS)
• für Ø 4mm
• Dosierung: 0,10 cm³

345-500-44444-00
(alt: 345-544-444)

345-5VS-44444-00
(alt: 345-544-444-VS)
• für Ø 4mm
• Dosierung: 0,10 cm³
 2-stellig 342-200-55000-00
(alt: 342-255-000)
• für Ø 2,5mm
• Dosierung: 0,16 cm³

342-400-55000-00
(alt: 342-455-000)

342-4VS-55000-00
(alt: 342-455-000-VS)
• für Ø 4mm
• Dosierung: 0,16 cm³

 ---
3-stellig  342-200-55500-00
(alt: 342-255-500)
• für Ø 2,5mm
• Dosierung: 0,16 cm³

343-400-55500-00
(alt: 343-455-500)

343-4VS-55500-00
(alt: 343-455-500-VS)
• für Ø 4mm
• Dosierung: 0,16 cm³

  ---
5-stellig  342-200-55555-00
(alt: 342-255-55555)
• für Ø 2,5mm
• Dosierung: 0,16 cm³

345-400-55555-00
(alt: 345-455-555)

345-4VS-55555-00
(alt: 345-455-555-VS)
• für Ø 4mm
• Dosierung: 0,16 cm³

  ---

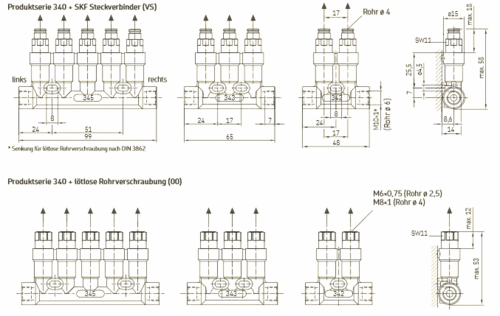

Maßblatt 34x
